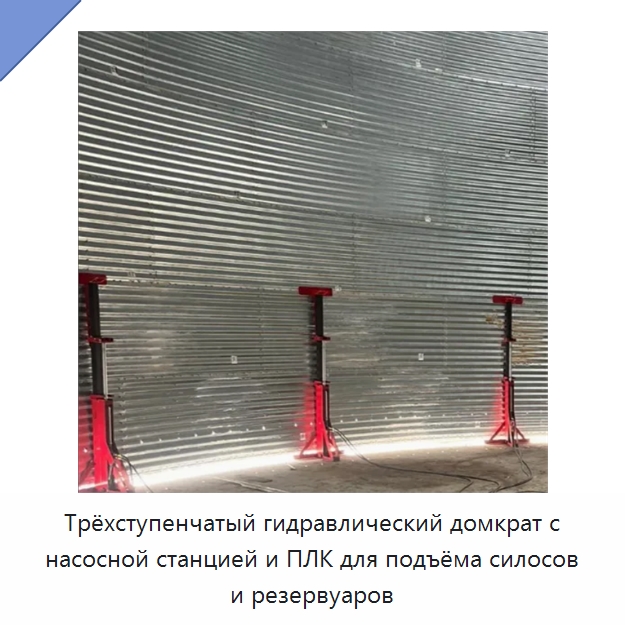

Трёхступенчатый гидравлический домкрат с насосной станцией и ПЛК для подъёма силосов и резервуаров

Трёхступенчатый гидравлический домкрат служит элементом синхронной подъёмной системы для обратного монтажа крупных стальных резервуаров, плоскодонных зернохранилищ из гофрированных панелей и эмалированных ёмкостей. Комплект состоит главным образом из гидравлической насосной станции, гидроцилиндра и прямоугольной стальной рамы. Подъём управляется программой ПЛК; насосная станция поддерживает ручное и централизованное управление. Один цилиндр или локальная группа цилиндров могут выполнять точную регулировку подъёма и опускания, а несколько групп — перемещаться централизованно. Такое управление позволяет совмещать стыки стенок резервуара по высоте. Каждый гидроцилиндр оснащён самоблокирующимся предохранительным клапаном, предотвращающим скольжение или падение резервуара либо другого груза при отключении питания, разрыве рукава высокого давления или отказе цилиндра. Плунжерная схема не создаёт бокового усилия при подъёме и не воздействует на стенку резервуара. Ход гидроцилиндра составляет 800 мм; за один цикл можно выполнить подъём стеновой панели шириной менее 2300 мм. Номинальная грузоподъёмность составляет 50 кН, давление системы и максимальное рабочее давление — 16 МПа, высота подъёма — 2,3 м. Гидроцилиндр имеет двустороннее действие. Подъём выполняется прямоугольной стальной рамой, а фиксация обеспечивается гидравлическим и штифтовым замками. Габариты домкрата составляют 800 × 620 × 1180 мм, масса — 60 кг, базовая высота — 1180 мм. Расход системы составляет 38 л/мин, максимальная индивидуальная подача — 5 л/мин, вместимость бака — 300 л, частота вращения двигателя — 1470 об/мин, напряжение управления — 220 В постоянного тока, рабочая температура системы — 20–60 °C.
