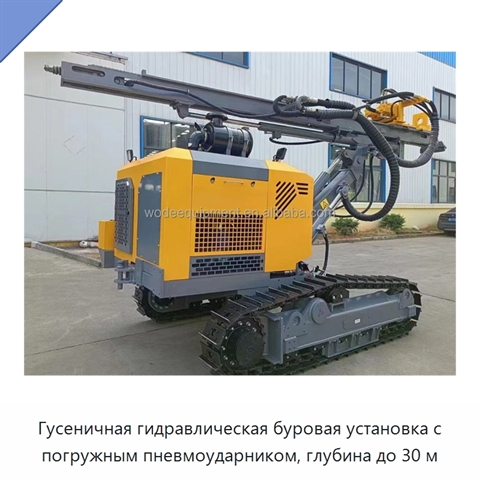

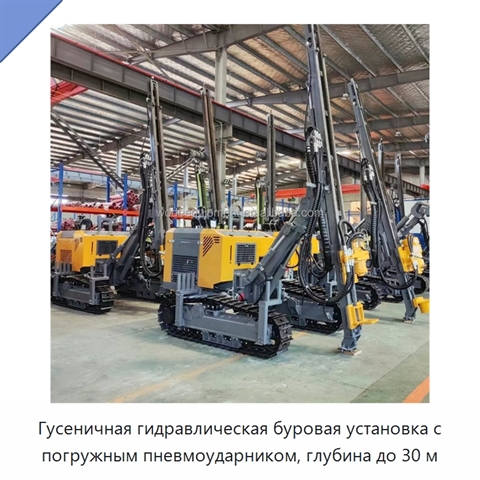

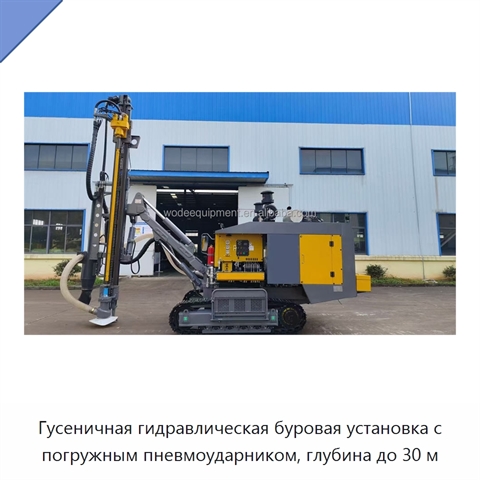

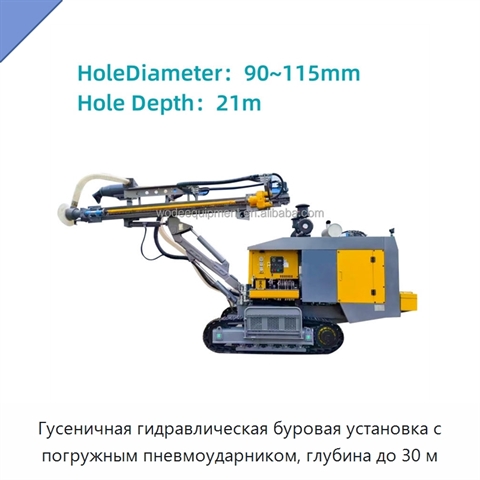

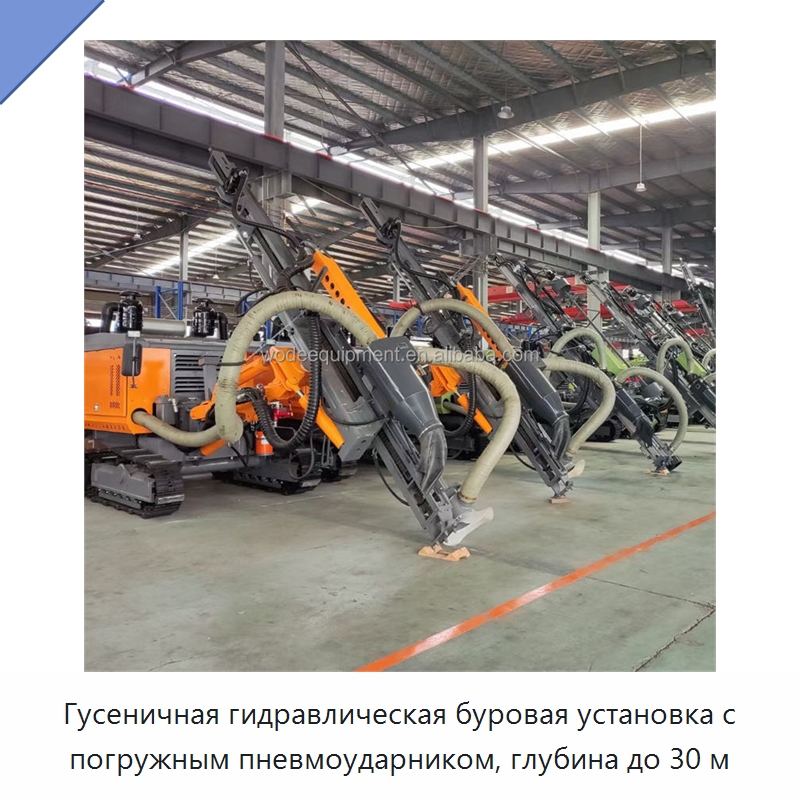

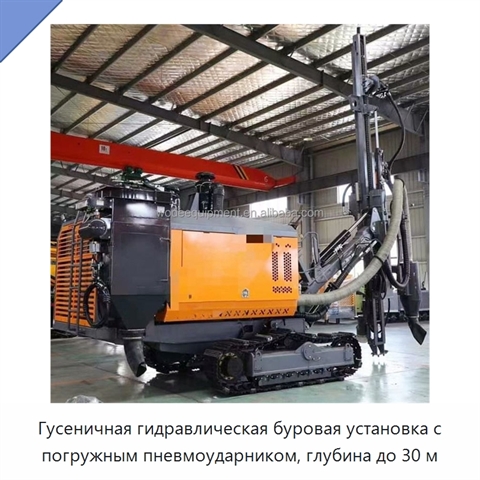

Гусеничная гидравлическая буровая установка с погружным пневмоударником, глубина до 30 м

Гусеничная гидравлическая буровая установка с погружным пневмоударником предназначена для поверхностного бурения скальных пород. Диапазон диаметров скважин составляет φ90–152 мм, максимальная глубина — 30 м. Применяются бурильная труба φ64 × 3000 мм и пневмоударник 3″/4″. Номинальная мощность двигателя равна 78 кВт, тип питания — дизельный, вместимость топливного бака — 70 л. Рабочее давление находится в диапазоне 0,8–1,6 МПа, расход воздуха — 9–15 м³/мин. Максимальный крутящий момент вращателя составляет 2400 Н·м, частота вращения регулируется от 0 до 150 об/мин. Подача осуществляется масляным цилиндром; ход подачи равен 3340 мм, удлинение подачи — 900 мм, усилие подачи — 15 кН, усилие подъёма — 25 кН. Скорость гусеничного хода составляет 0–2 км/ч, максимальный преодолеваемый уклон — 35°, дорожный просвет — 450 мм. Габариты установки составляют 5550 × 2050 × 2600 мм, масса — 4636 кг. Вращательная головка оснащена двумя гидромоторами и имеет две скорости. Установка может оснащаться двухступенчатым сухим пылеуловителем; возможна работа одного оператора с централизованного пульта. При бурении приводимый воздухом поршень внутри пневмоударника наносит повторяющиеся удары по долоту, а бурильная колонна одновременно вращается и подаётся в породу. Сжатый воздух выносит шлам и пыль вверх по затрубному пространству; по мере углубления к колонне добавляются бурильные трубы. ^*

*) Описание оборудования представлено в авторской редакции иностранного производителя. Инженеры отдела 91Т уже запланировали техническую и эстетическую редактуру. В ближайшее время мы уточним характеристики и терминологию, проверим технические нюансы и доработаем текст так, чтобы описание 3-А-67-Ч-2 отвечало на большинство возникающих вопросов, а назначение оборудования, его возможности и круг решаемых задач стали понятными и доступными. Если не хотите ждать — задайте вопрос прямо сейчас.
