Артикул: 118-606
Модель: ЦБЖ-96-48
Секция: Дополнительная

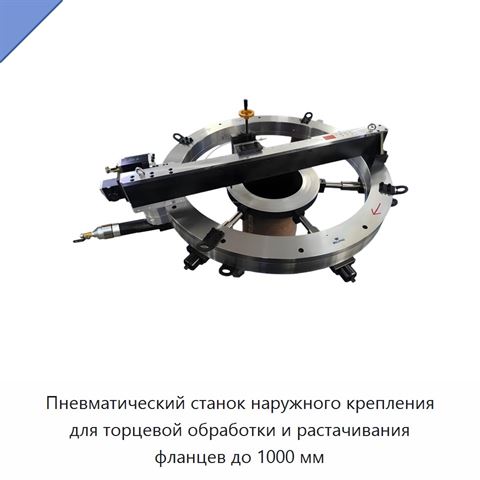

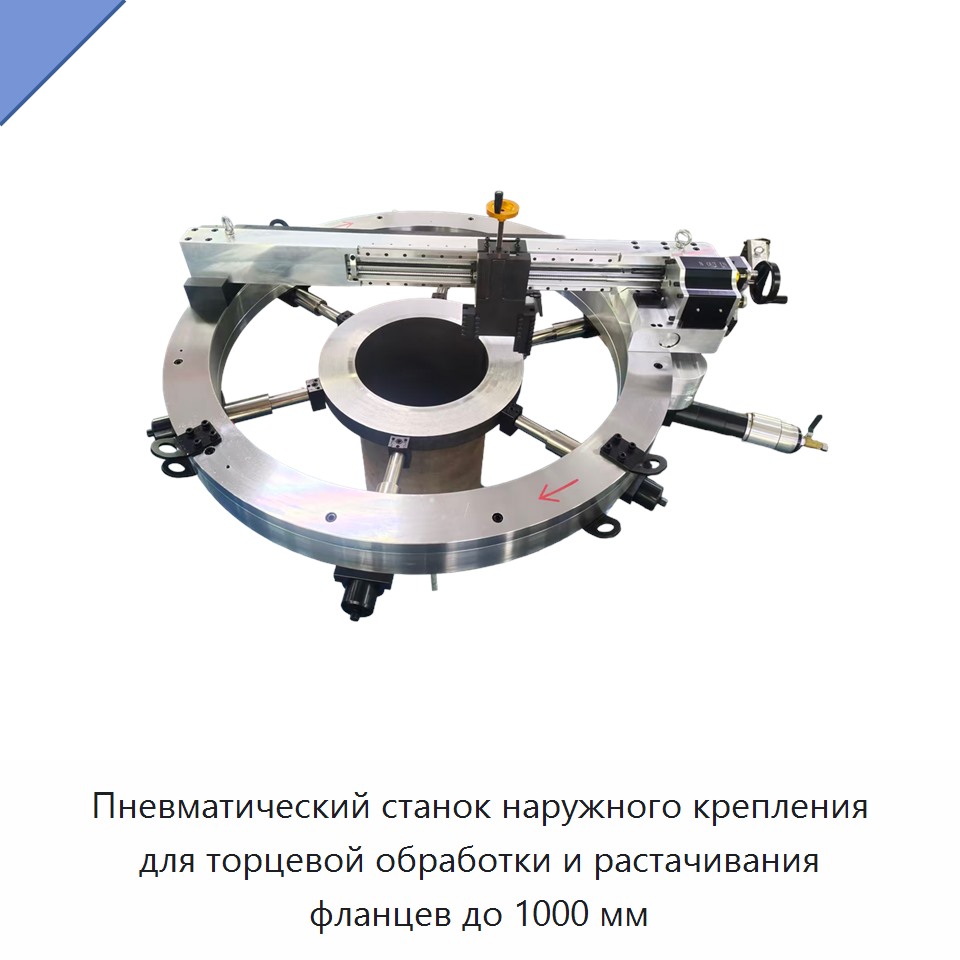

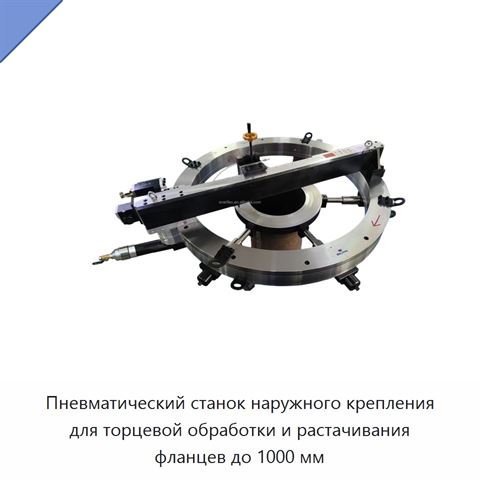

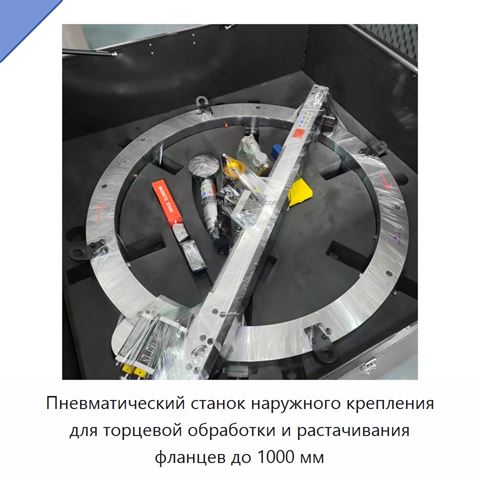

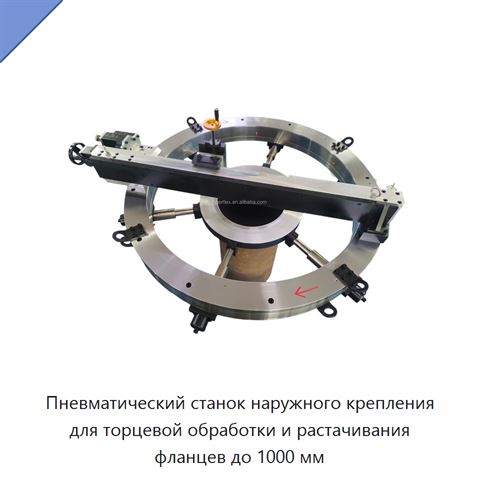

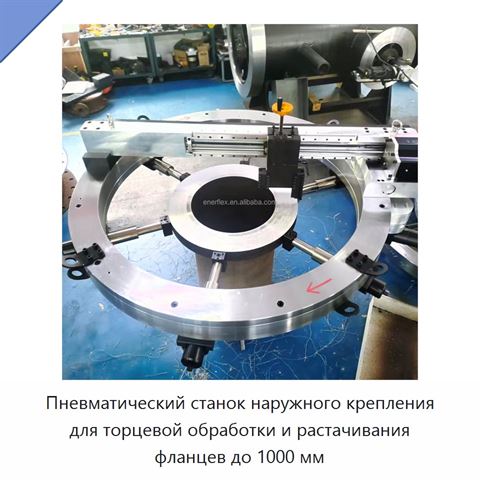

Пневматический станок наружного крепления для торцевой обработки и растачивания фланцев до 1000 мм
Пневматический станок предназначен для точной торцевой обработки, подготовки торцов и растачивания фланцев диаметром до 1000 мм. Наружное кулачковое крепление фиксирует станок по внешнему диаметру фланца с помощью быстронастраиваемых регулируемых опор и зажимных кулачков. Многоугловая схема опоры повышает устойчивость при обработке.
Привод включает ременную передачу с регулируемыми кулачковыми натяжителями и пневматическим двигателем. Суппорт и поворотный резцовый узел перемещаются по прецизионному шариковому винту и линейным направляющим, образуя жёсткую систему с плавным ходом. Резцедержатель поворачивается на угол до 30° в обе стороны от вертикали, что позволяет обрабатывать различные уплотнительные поверхности фланцев.
Станок может устанавливаться горизонтально, вертикально или в перевёрнутом положении. Обрабатываемый диапазон составляет от 0 до 1000 мм, диапазон наружного зажима — от 500 до 1000 мм, ход инструмента — 95 мм. Частота вращения регулируется в пределах от 0 до 20 об/мин. Возможна обработка непрерывной спирально-зубчатой поверхности уплотнения, а также нарезание канавок под прокладки кольцевого соединения.
Задать вопрос Искать на Baidu
Какую задачу решает пневматический станок для торцевой обработки фланцев
Пневматический станок применяется для торцевой обработки, растачивания и подготовки уплотнительных поверхностей фланцев при ремонте и монтаже промышленного трубопроводного оборудования.
Характеристики ЦБЖ-96-48
Модель (по базе 91Т)ЦБЖ-96-48
Тип приводапневматический
МодельВПДФ-1000
Service equipment typeсистема вызова
Варианты установкигоризонтальная, вертикальная и перевёрнутая установка
Вид обрабатываемой поверхностинепрерывная спирально-зубчатая поверхность уплотнения
Диапазон зажима500–1000 мм
Направляющие механизма подачипрецизионный шариковый винт и линейные направляющие
Обработка канавокканавки под прокладки кольцевого соединения
Поворот резцедержателя±30°
Рабочий диапазон0–1000 мм
Способ установкинаружное крепление по внешнему диаметру фланца
Тип передачиременная передача с регулируемыми кулачковыми натяжителями
Ход инструмента95 мм
Частота вращения0–20 об/мин
