Артикул: 118-534
Модель: ТФ296
Секция: Дополнительная

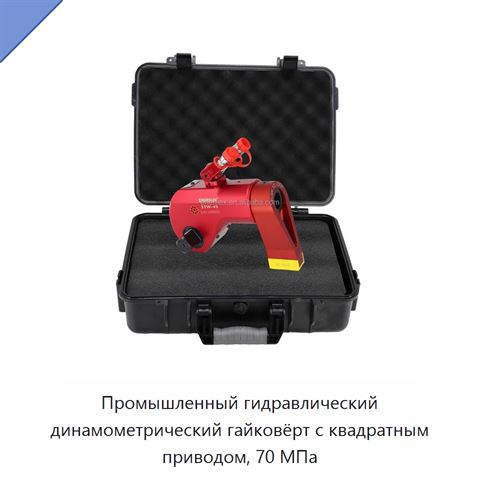

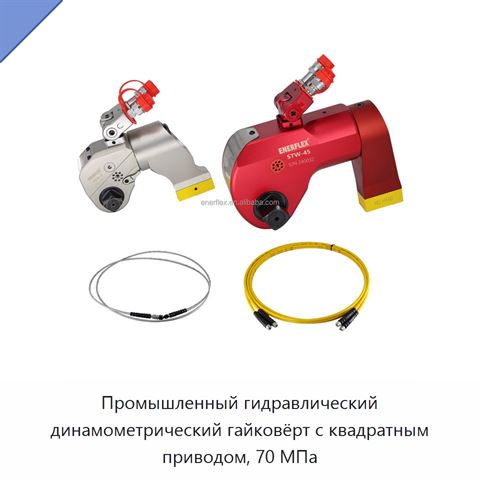

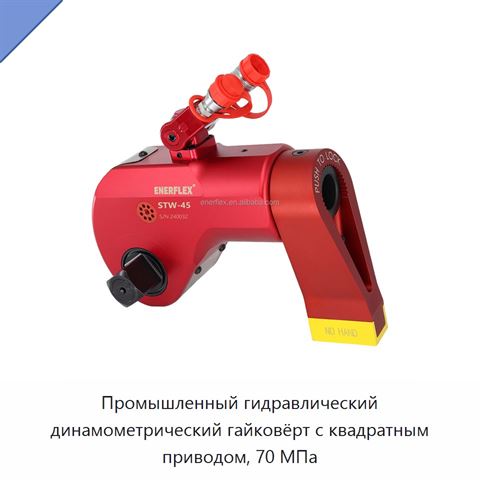

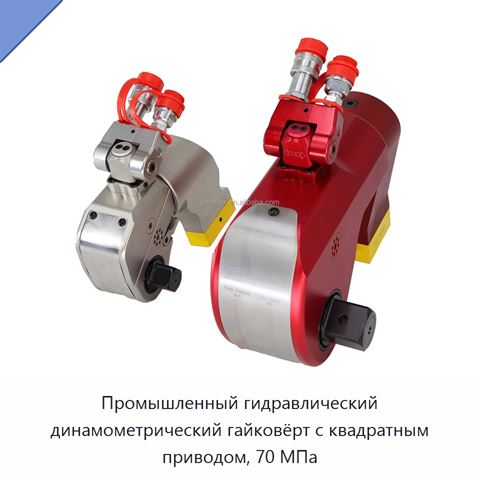

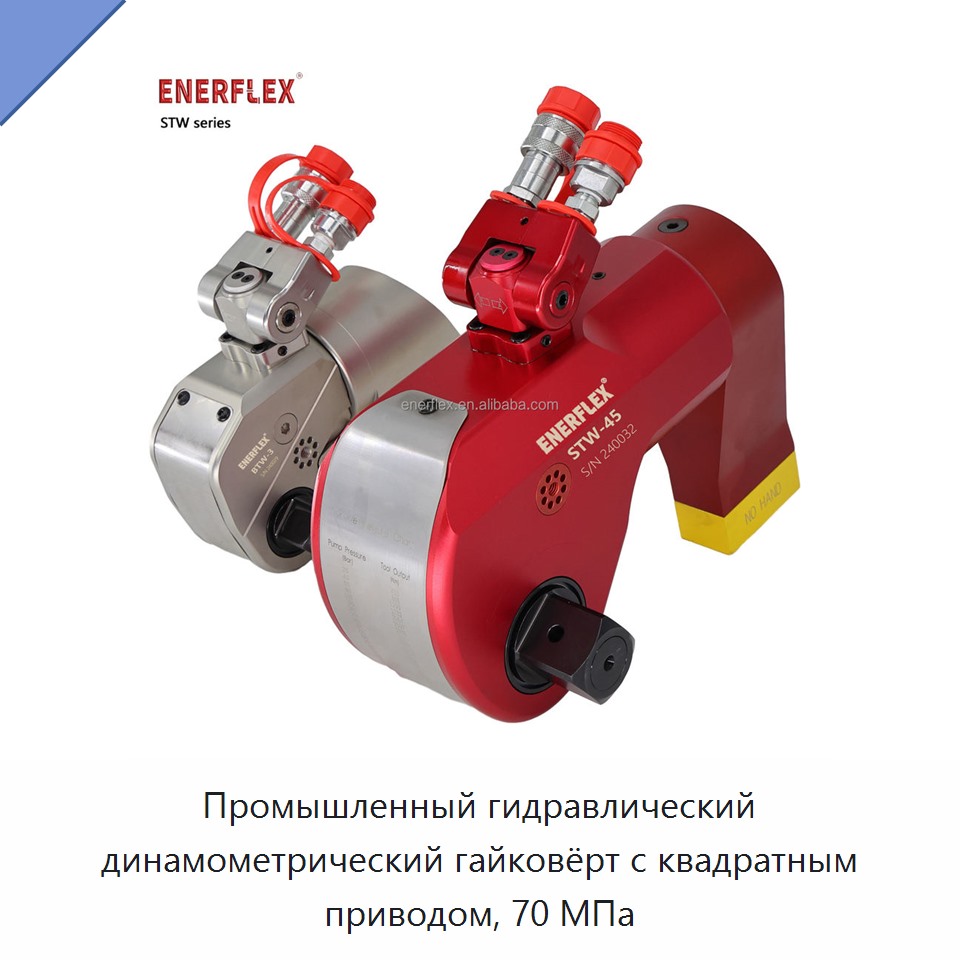

Промышленный гидравлический динамометрический гайковёрт с квадратным приводом, 70 МПа
Гидравлический динамометрический гайковёрт с квадратным приводом предназначен для контролируемой затяжки и ослабления высоконагруженных резьбовых соединений. Конструкция из алюминия и титана рассчитана на длительную эксплуатацию при высоком давлении. Рабочее давление достигает 700 бар, или 70 МПа, а повторяемость измерений составляет ±3 % во всём рабочем диапазоне.

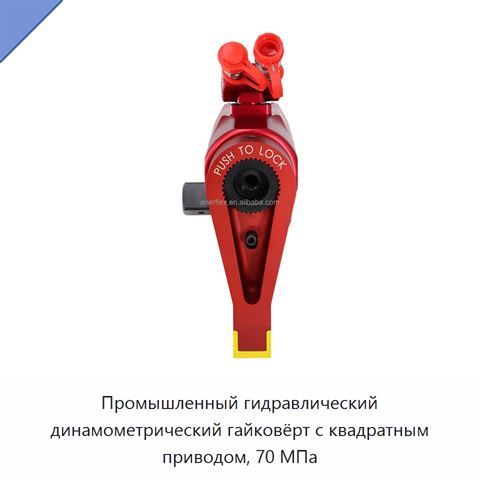

Внутреннее шлицевое соединение реактивного рычага облегчает позиционирование гайковёрта в стеснённых зонах доступа и допускает передачу реакции непосредственно через корпус. Поворотный реактивный узел имеет круговую регулировку положения, двухрежимную блокировку безопасности и возможность работы без реактивной опоры. Многоосевая поворотная муфта вращается на 360° и оснащена быстроразъёмным соединением с принудительной фиксацией, что упрощает подключение гидравлической линии.
Предусмотрены быстросменные сменные адаптеры квадратного привода. Гайковёрт рассчитан на работу со стандартными размерами крепежа и торцевыми головками для высоких нагрузок. Доступны 12 калиброванных конфигураций с диапазоном крутящего момента от 172 до 36 992 Н·м. В зависимости от исполнения инструмент применяется с болтами диаметром от 19 до 100 мм.
Задать вопрос Искать на Baidu
Какую задачу решает гидравлический динамометрический гайковёрт для затяжки и ослабления крепежа
Гидравлический динамометрический гайковёрт применяется для затяжки и ослабления высоконагруженных болтовых соединений на промышленном оборудовании и конструкциях.
Характеристики ТФ296
Модель (по базе 91Т)ТФ296
Размер привода3/4 дюйма
Источник питаниягидравлический
Номинальное напряжение220 В
Типгидравлический гайковёрт
Адаптер квадратного приводабыстросменный сменный адаптер
Варианты квадратного привода3/4, 1, 1 1/2 и 2 1/2 дюйма
Габаритные размеры по исполнениям129/167/51/73/90/131/25 мм; 167/218/68/98/121/170/34 мм; 223/293/92/135/163/211/46 мм; 264/323/100/141/177/225/50 мм; 329/432/137/104/240/288/66 мм
Диапазон крутящего момента172–36 992 Н·м
Диапазон размеров болтов19–100 мм
Количество калиброванных конфигураций12
Материал конструкцииалюминий и титан
Поворотная муфтамногоосевая поворотная муфта 360° с быстроразъёмным соединением и принудительной фиксацией
Повторяемость измерений±3 %
Рабочее давление700 бар / 70 МПа
Реактивный узелповоротный противовращательный узел с круговой регулировкой положения и блокировкой безопасности
Люди, которые искали Гидравлический динамометрический гайковёрт для затяжки и ослабления крепежа, также смотрели:
+4 фотоКомпактный сварочный аппарат для дуговой сварки в защитном газе с импульсным режимом, алюминиевым корпусом, для листового металла и алюминия
Модель: ЯТЯИ-221-9
- Габариты
- 57 × 27 × 42 см
- Материал
- высокопрочная сталь
- Макс. толщина материала
- 1,2 мм
- Фаза
- однофазное питание
- Материал корпуса
- алюминий
Сварочный аппарат предназначен для дуговой сварки плавящимся электродом в среде защитного газа. Импульсный режим применяется при соединении листового металла и алюминиевых заготовок, позволяя выполнять сварочные работы с тонким материалом. Корпус изготовлен из алюминия, а в конструкции используется

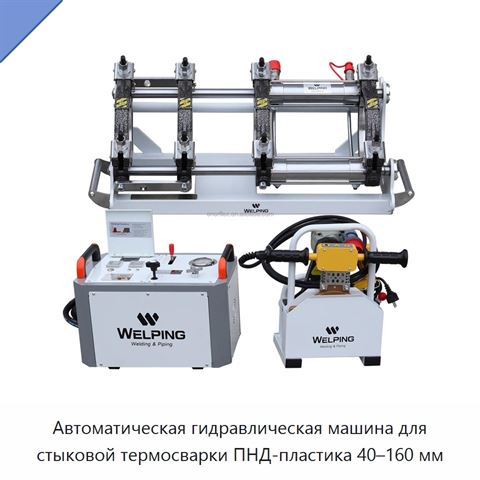

+6 фотоАвтоматическая гидравлическая машина для стыковой термосварки ПНД-пластика 40–160 мм
