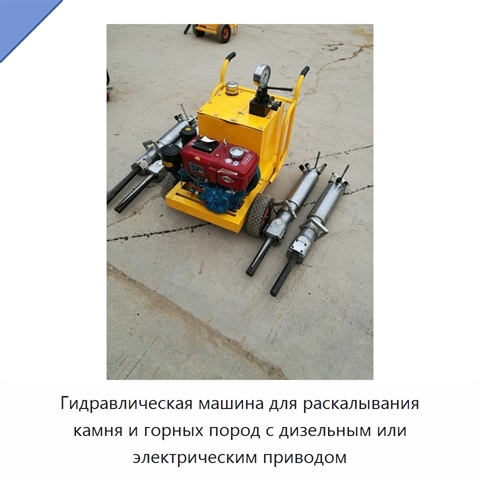

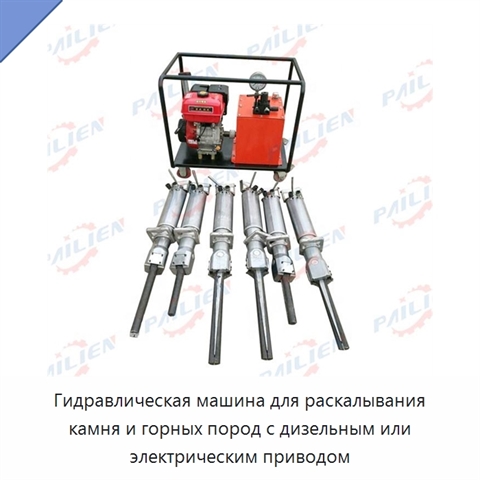

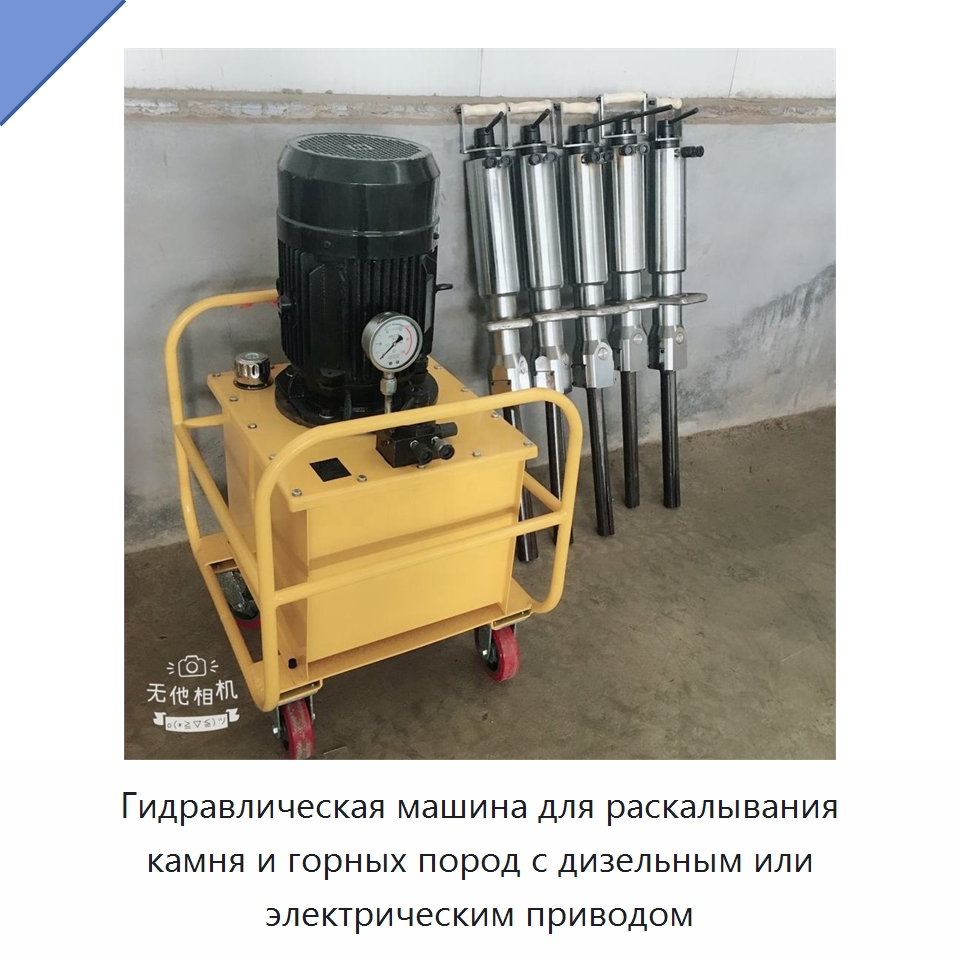

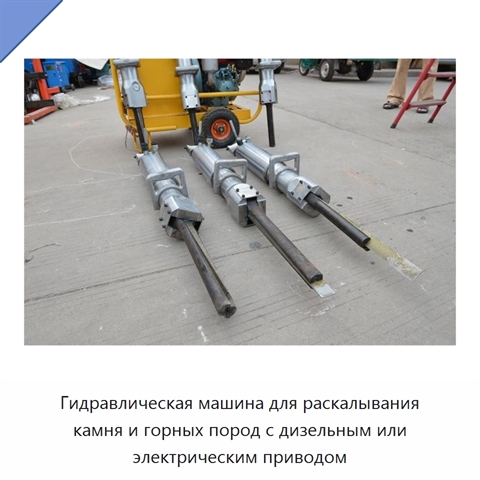

Гидравлическая машина для раскалывания камня и горных пород с дизельным или электрическим приводом

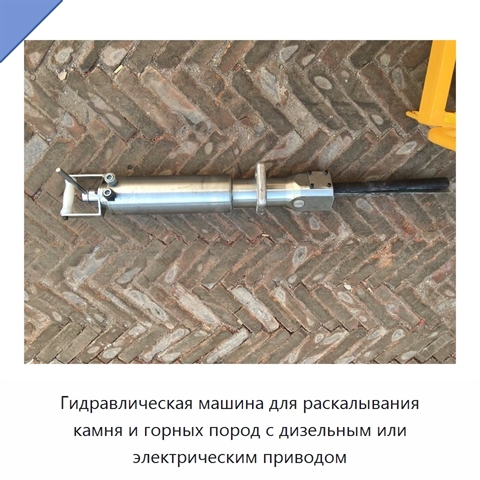

Гидравлическая машина для раскалывания камня и горных пород получает энергию от силовой станции с дизельным или электрическим приводом. Станция создаёт высокое давление гидравлического масла и по маслопроводам подаёт его к цилиндрам раскалывающего устройства. Давление перемещает поршневой шток цилиндра и создаёт большое толкающее усилие. Центральный клин клинового блока движется вперёд, а ответные клинья раздвигаются в стороны; сосредоточенное в узком пробурённом отверстии усилие раскрывает трещину и отделяет твёрдую породу от массива. Принцип работы использует высокую прочность камня и бетона на внешнее сжатие и значительно меньшую прочность на растяжение изнутри. В хрупком состоянии соотношение прочности на сжатие и растяжение составляет 100:(2–10). Для отверстия диаметром 40 мм глубина составляет 400 мм, а длина клина — 150 мм; для диаметра 42 мм — 500 и 250 мм; для диаметра 45 мм — 600 и 350 мм; для диаметра 50 мм — 700 и 450 мм соответственно. Ширина раскрытия трещины находится в диапазоне 10–40 мм. При времени раскалывания 8–15 с теоретическое усилие составляет 800 т, а действительное усилие раскалывания — 640 т. В исполнении со временем раскалывания 3–11 с эти значения составляют 1200 и 960 т соответственно. Максимальная толщина реза равна 3000 мм, мощность составляет 4,5 кВт, напряжение питания — 380 В переменного тока при частоте 50 Гц. Машина предназначена для раскалывания гранита.
