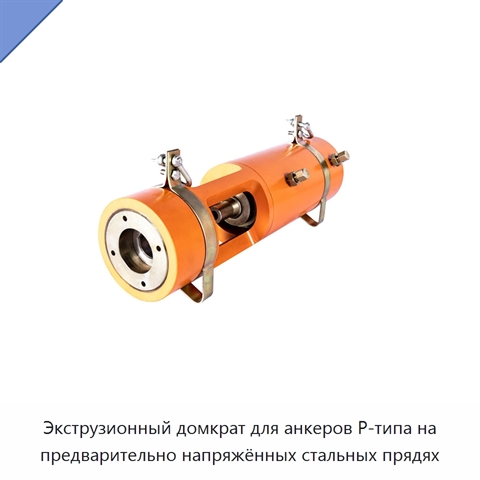

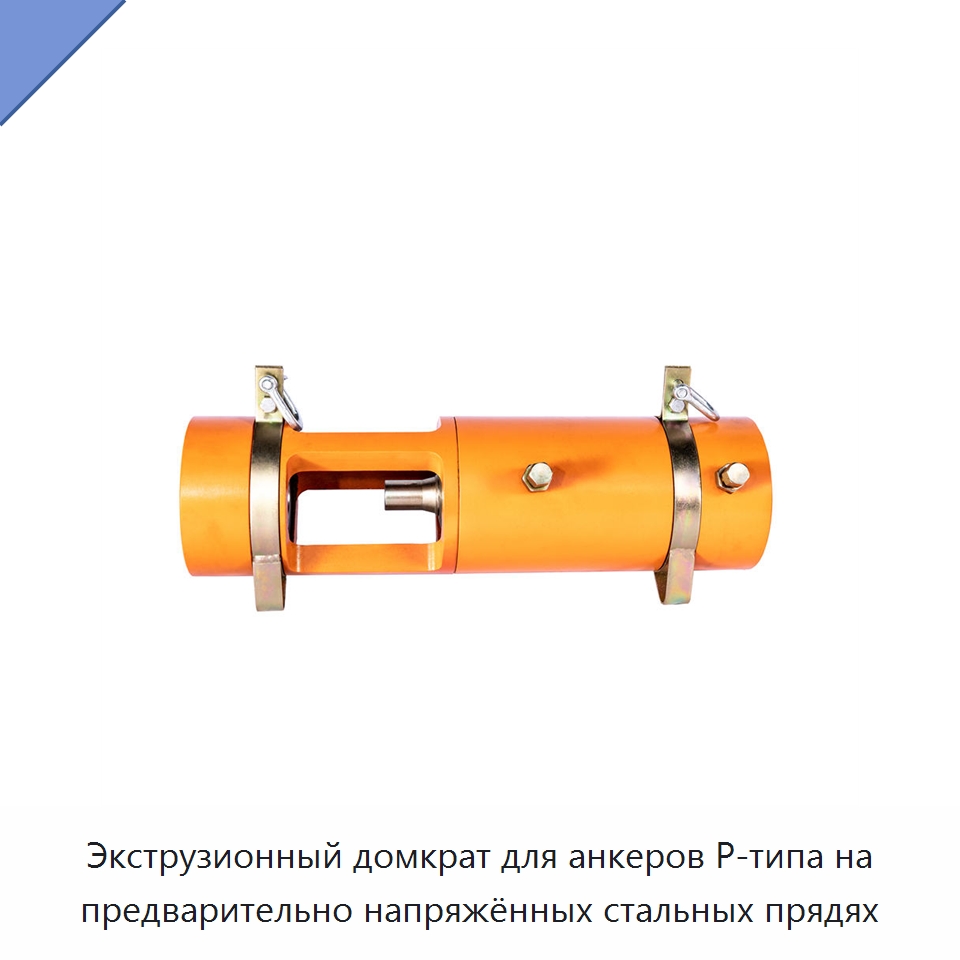

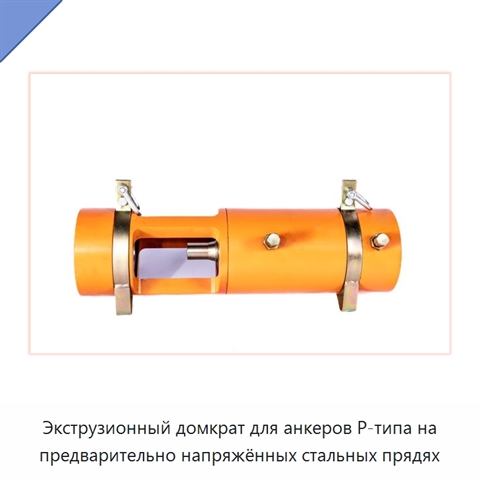

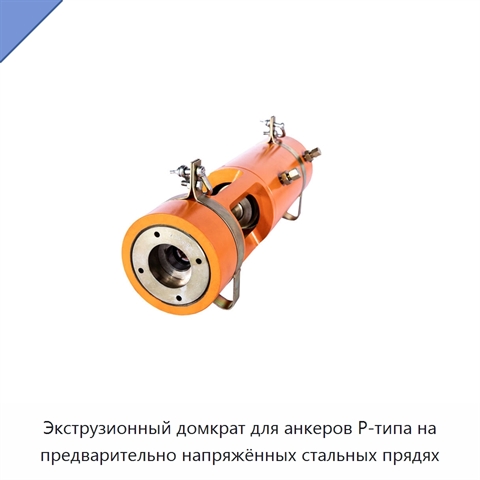

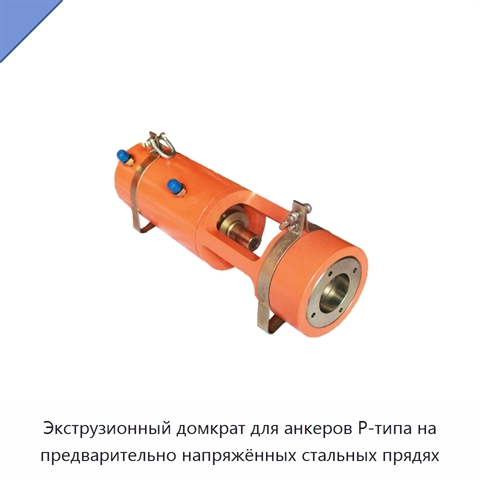

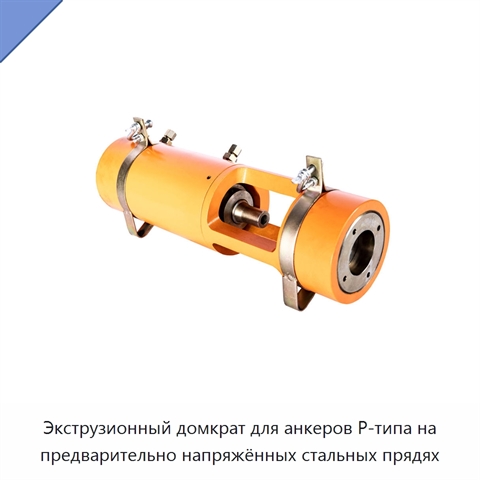

Экструзионный домкрат для анкеров P-типа на предварительно напряжённых стальных прядях

Экструзионный домкрат предназначен для формирования анкеров P-типа. Во время рабочей операции экструзионная втулка и экструзионная пружина устанавливаются на стальную прядь, после чего экструзионная деформация формирует анкер. Для обработки предварительно напряжённых стальных прядей разных размеров заменяются экструзионная матрица и упорная головка. Домкрат имеет исполнения с номинальным усилием экструзии 494 кН при давлении масла 52 МПа, 503 кН при 50 МПа, 566 кН при 50 МПа и 904 кН при 45 МПа. Площади поршня экструзии для этих исполнений составляют соответственно 0,95×10⁻², 1,005×10⁻², 1,131×10⁻² и 2,01×10⁻² м², а площади возвратного поршня — 0,314×10⁻², 0,495×10⁻², 0,495×10⁻² и 0,471×10⁻² м². Давление масла при возврате составляет менее 25 МПа. Ход экструзии равен 150 мм для исполнений с усилием 494, 503 и 566 кН и 180 мм для исполнения с усилием 904 кН. Их масса составляет соответственно 47, 54, 53 и 90 кг, а габариты — 531×Φ150×230, 534×Φ160×240, 534×Φ168×240 и 630×Φ195×270 мм. Исполнения с усилием 494 и 503 кН применимы к прядям Φ13 и Φ15 мм, исполнение 566 кН — к пряди Φ18 мм, а исполнение 904 кН — к пряди Φ22 мм.

Наименование производителя

Lingqiao GYJ Extruding P Type Prestressed Anchorage Special Extruding Jack
