Артикул: 120-903
Модель: ЭА57-97
Секция: Дополнительная

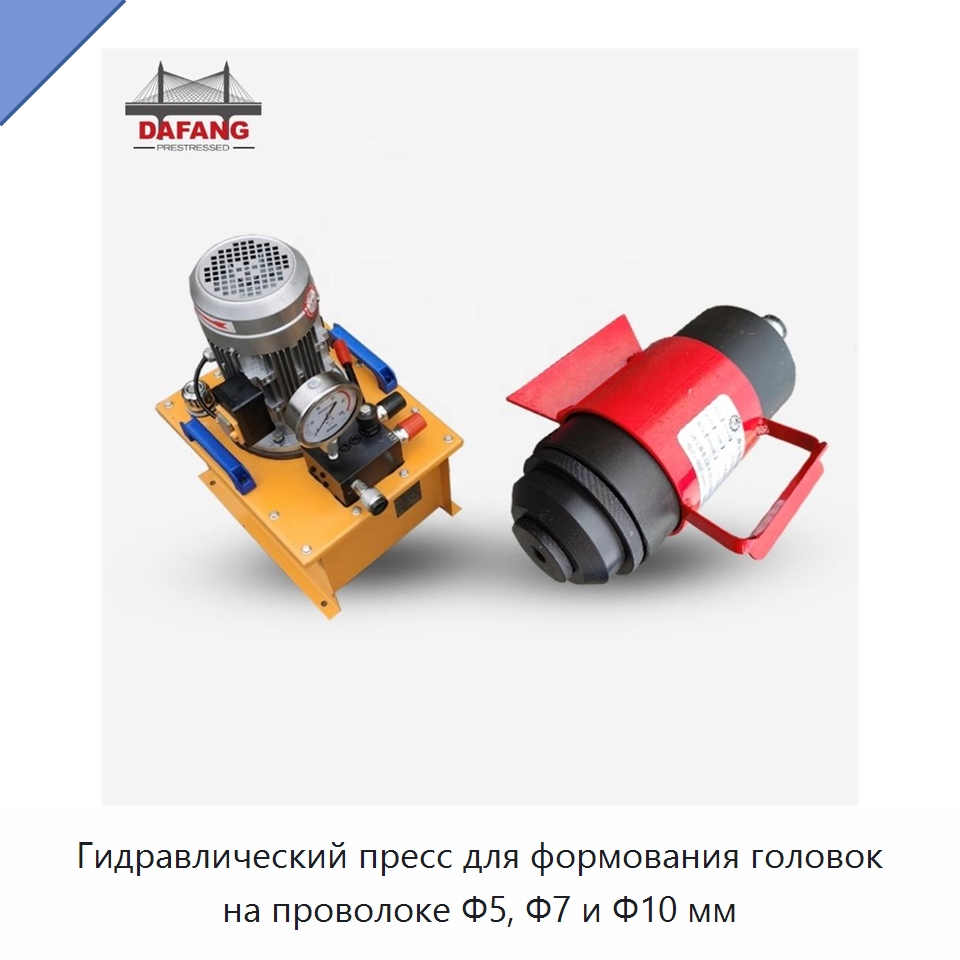

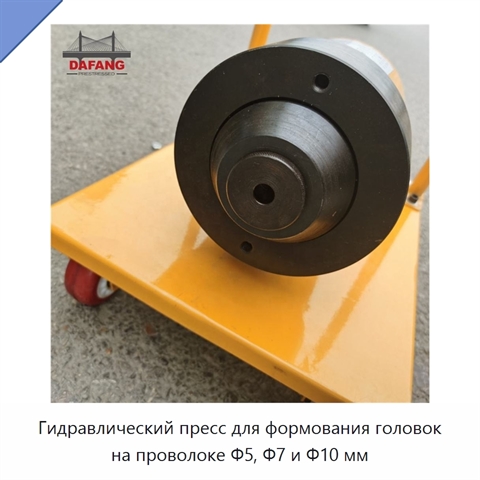

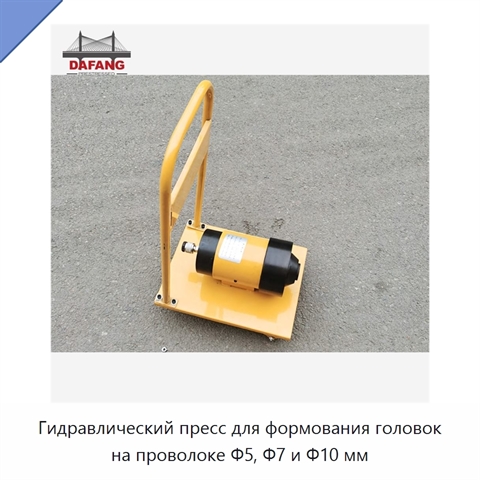

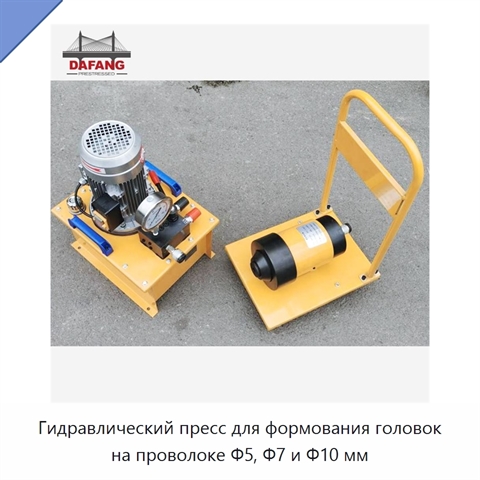

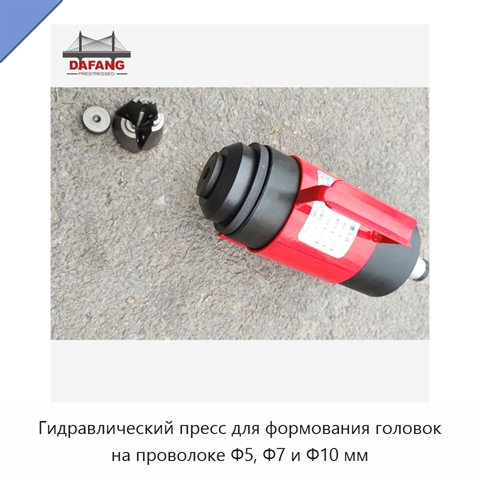

Гидравлический пресс для формования головок на проволоке Φ5, Φ7 и Φ10 мм
Гидравлический пресс предназначен для формования головок на проволоке в работах с предварительно напряжёнными конструкциями и применяется при механической обработке. Диаметр проволоки составляет Φ5, Φ7 или Φ10 мм, а диаметр формируемой головки — Φ7.5, Φ10.5 или Φ15 мм. Номинальное давление для соответствующих исполнений составляет 39, 43 и 40 МПа, максимальное растягивающее усилие — 88.2, 165 и 400 кН. Ход поршня формирования головки равен 6, 7.5 и 10 мм, ход зажимного поршня — 12, 20 и 25 мм. Рабочее давление составляет 700 бар; пресс рассчитан на высокое давление и имеет гидравлический привод. Габаритные размеры исполнений составляют 98*279*199, 120*3200*249 и 180*330*280 мм, масса — 10, 15 и 20 кг соответственно. Конструкция включает корпус, клапан последовательности, зажимной поршень, поршень формирования головки, рукоятку, возвратные пружины, матрицу для формирования головки, конический корпус, зажимные элементы, сальник конического корпуса и рычажную распорку.
Задать вопрос Искать на Baidu
Какую задачу решает гидравлический пресс для проволоки
Гидравлический пресс используется при механической обработке для формования головок на проволоке диаметром Φ5, Φ7 или Φ10 мм в работах с предварительно напряжёнными конструкциями.
Характеристики ЭА57-97
Модель (по базе 91Т)ЭА57-97
Область применениямеханическая обработка
Ход зажимного поршня12, 20, 25 мм

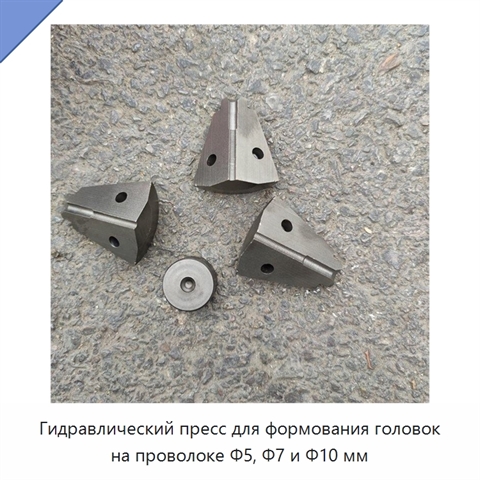

Конструкциякорпус, клапан последовательности, зажимной поршень, поршень формирования головки, рукоятка, возвратные пружины, матрица для формирования головки, конический корпус, зажимные элементы, сальник конического корпуса, рычажная распорка
Диаметр головкиΦ7.5, Φ10.5, Φ15 мм
Ход поршня формирования головки6, 7.5, 10 мм
Максимальное растягивающее усилие88.2, 165, 400 кН
Номинальное давление39, 43, 40 МПа
Габаритные размеры98*279*199, 120*3200*249, 180*330*280 мм
Источник питаниягидравлический
Давление700 бар, высокое давление
Масса10, 15, 20 кг
Диаметр тросаΦ5, Φ7, Φ10 мм
Гидравлический пресс для проволоки изготавливается в различных исполнениях, типоразмерах и комплектациях. Технические характеристики ЭА57-97 могут быть изменены под требования заказчика.
Дата последней проверки актуальности информации: 04.08.26
Производитель и характеристики проверены.
Люди, которые искали Гидравлический пресс для проволоки, также смотрели:
+2 фотоГидравлическая насосная станция высокого давления 700 бар для динамометрического ключа
Модель: ИНИ-76-7
Гидравлическая насосная станция высокого давления предназначена для работы с динамометрическим ключом. Станция оснащена поршневым насосом и электромагнитным клапаном. Давление составляет 700 бар (10 000 фунтов на квадратный дюйм), источник питания — гидравлический.
+1 фотоОдновинтовой насос высокого давления для инъектирования предварительно напряжённых конструкций мостов
Модель: УЗЯ-622-9
Одновинтовой насос высокого давления предназначен для инъектирования предварительно напряжённых конструкций при работах по предварительному напряжению мостов. Перекачивание осуществляется винтовым рабочим механизмом.

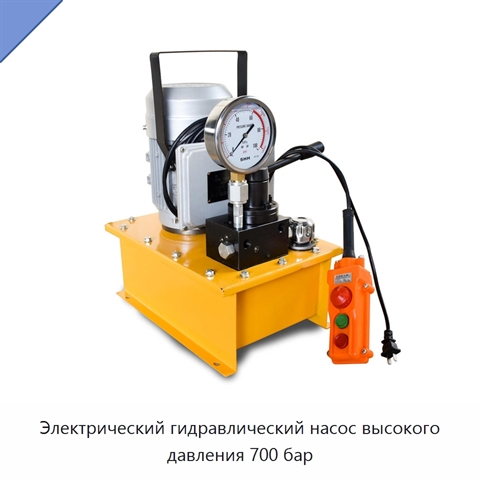

+6 фотоЭлектрическая гидравлическая насосная станция на 700 бар, 220/380 В
