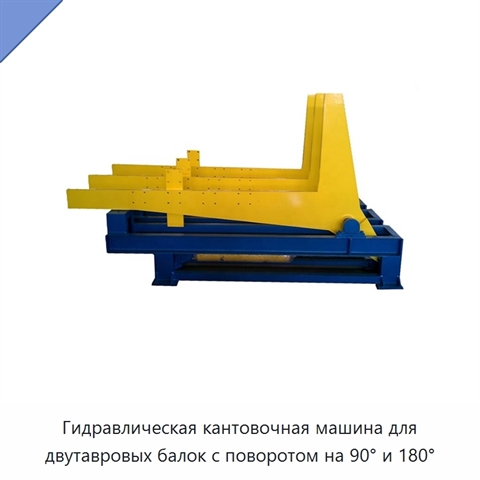

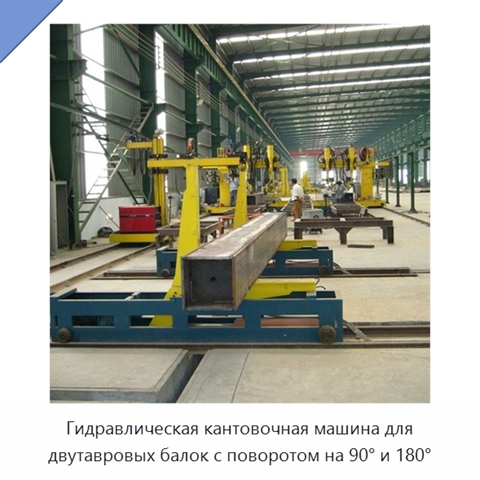

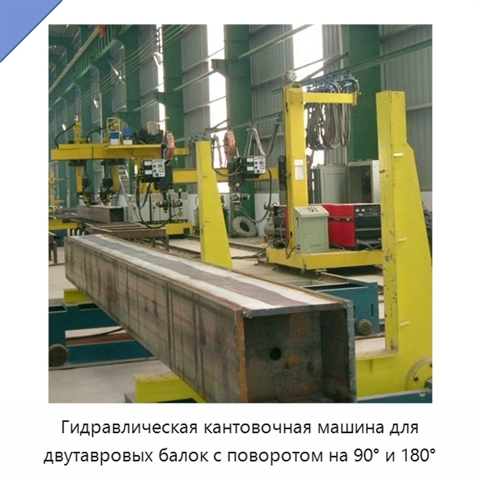

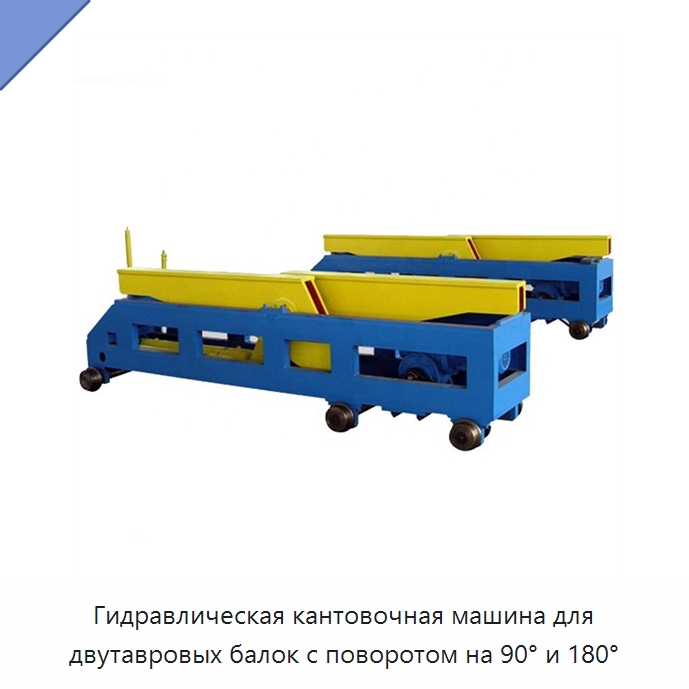

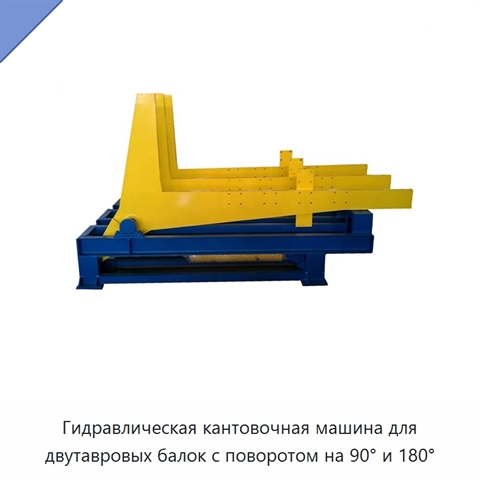

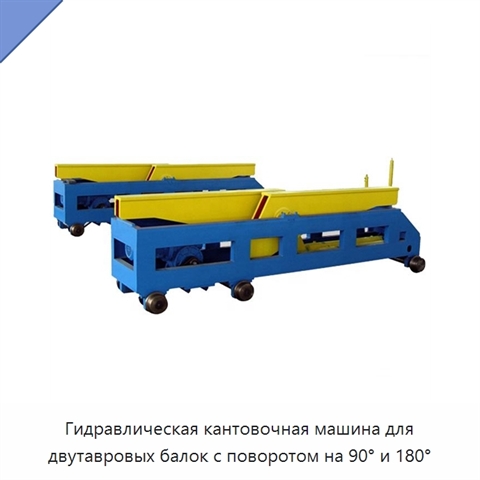

Гидравлическая кантовочная машина для двутавровых балок с поворотом на 90° и 180°

Гидравлическая кантовочная машина поворачивает заготовку на 90° или 180° в процессе производства двутавровых балок. Машина допускает перемещение и применяется для сварочного кантования, кантования при правке и при ручной сварке. Допустимая масса заготовки — не более 20 т. В исполнении с механизмом перемещения мощность двигателя составляет 1,5 кВт, а скорость перемещения — 5 м/мин. Диаметр гидроцилиндра кантования равен φ150 мм, максимальное давление гидравлической системы — 16 МПа, межосевое расстояние рельсов — 700 мм. Для двутавровых балок допустима ширина полки 200–800 мм и высота стенки 200–2000 мм. В исполнении для этих размеров диаметр гидроцилиндра кантования составляет φ125 мм, максимальное давление гидравлической системы — 14 МПа, а масса заготовки также не превышает 20 т. Исполнение с углом наклона 0–60° рассчитано на массу кантуемой заготовки 20 т на группу, оснащается гидроцилиндром диаметром φ125 мм и работает при максимальном давлении гидравлической системы 16 МПа.
