Артикул: 121-740
Модель: ЮЗЗЭ-599
Секция: Дополнительная

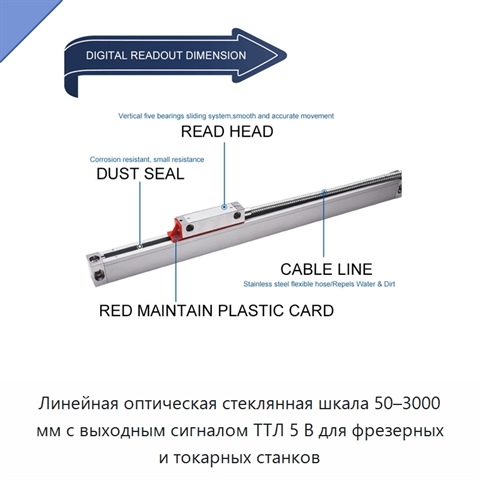

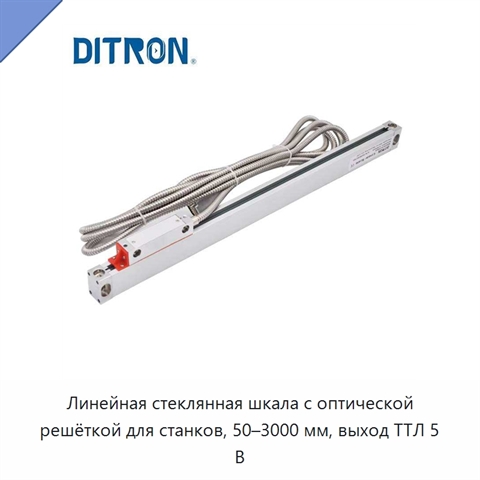

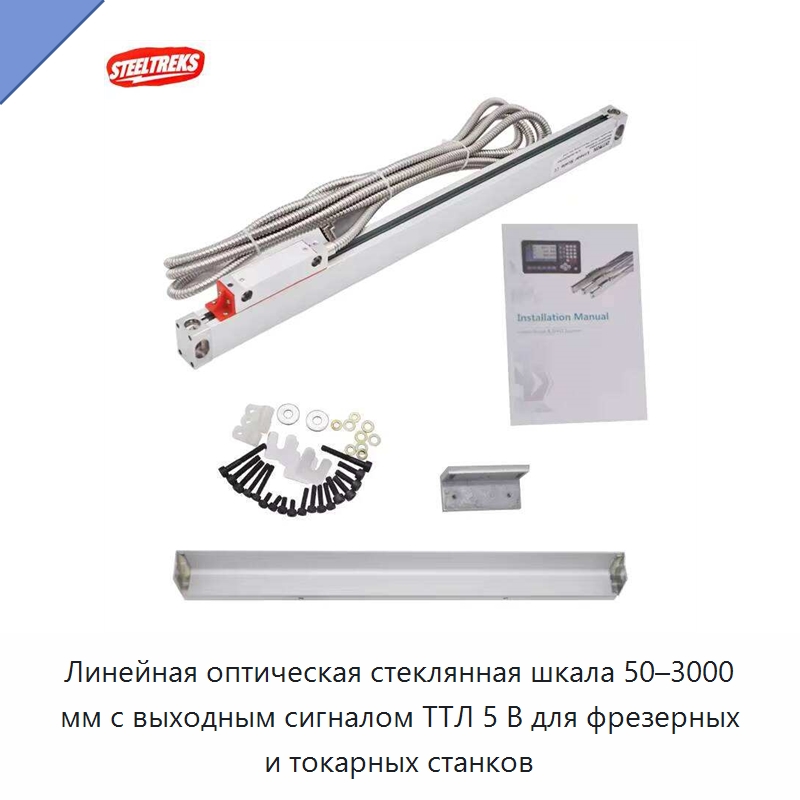

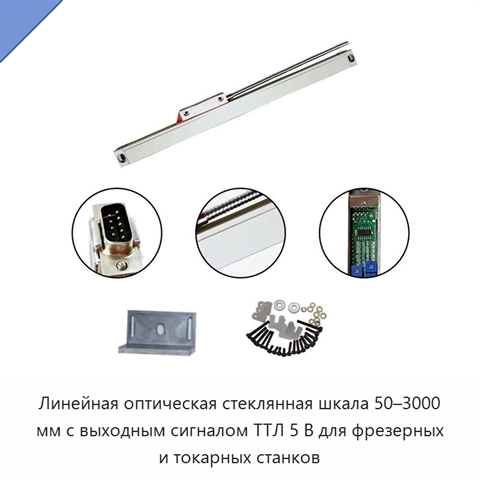

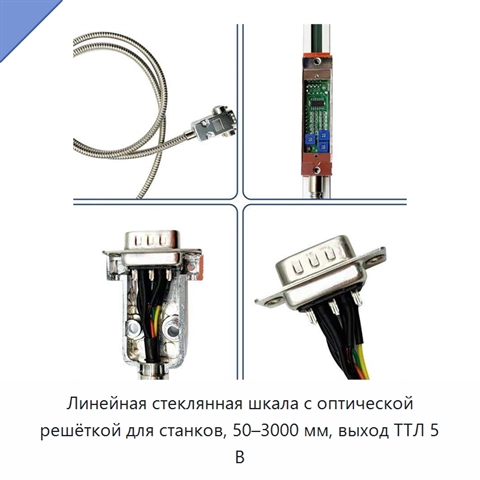

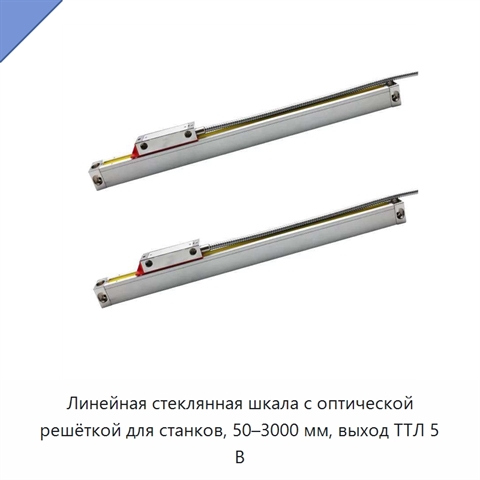

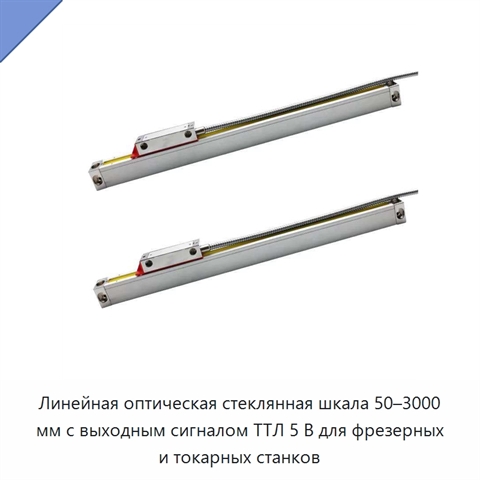

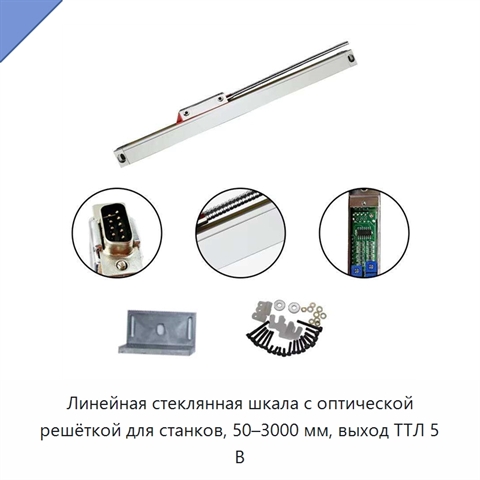

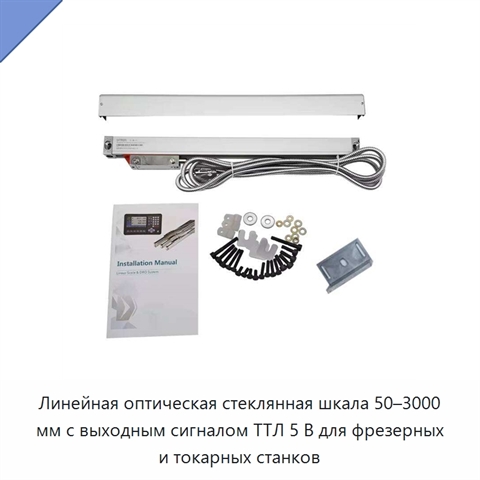

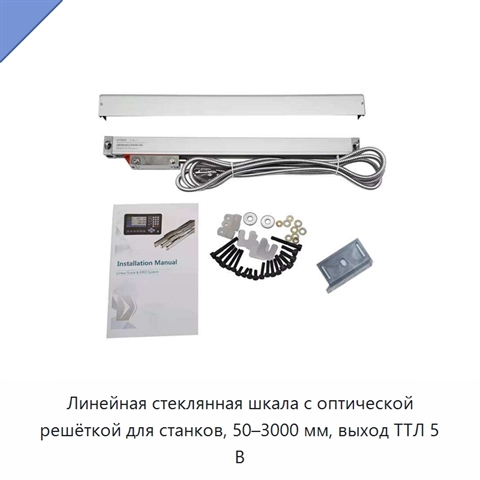

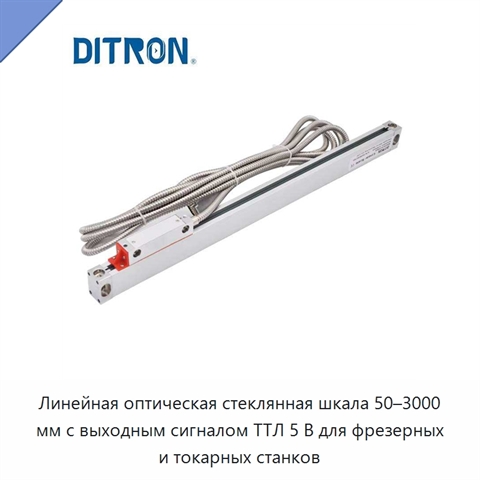

Линейная оптическая стеклянная шкала 50–3000 мм с выходным сигналом ТТЛ 5 В для фрезерных и токарных станков
Линейная оптическая стеклянная шкала предназначена для систем цифровой индикации на универсальных, фрезерных и токарных станках. Измерительный элемент представляет собой стеклянную шкалу с оптической решёткой; конструкция включает шарикоподшипниковую каретку и защитное резиновое уплотнение. Измерительная длина находится в пределах 50–3000 мм. Доступны три размерных исполнения: 50–600 мм для поперечного суппорта токарного станка по оси X, 50–1100 мм для большинства станков и 1100–3000 мм для станков с увеличенной длиной хода. Разрешение составляет 0,1; 0,5; 1; 5 или 10 мкм, а точность — 3; 5 или 10 мкм/м. Выходной сигнал шкалы — ТТЛ, 5 В. Максимальная скорость перемещения составляет 60 м/мин, опорные точки расположены через каждые 50 мм. Рабочая температура находится в диапазоне от −10 до +60 °C. Поперечное сечение корпуса в зависимости от исполнения составляет 18 × 23, 20,5 × 31 или 27 × 44 мм.
Задать вопрос Искать на Baidu
Какую задачу решает линейная оптическая стеклянная шкала
Линейная оптическая стеклянная шкала применяется в системах цифровой индикации универсальных, фрезерных и токарных станков, включая поперечный суппорт токарного станка по оси X.
Характеристики ЮЗЗЭ-599
Модель (по базе 91Т)ЮЗЗЭ-599
КлассСтилтрекс
Выходной сигналТТЛ, 5 В
Защитарезиновое уплотнение
Измерительная длина50–3000 мм
Измерительный элементстеклянная шкала с оптической решёткой
Исполнения по измерительной длине50–600 мм; 50–1100 мм; 1100–3000 мм
Кареткашарикоподшипниковая
Максимальная скорость перемещения60 м/мин
Опорная точкакаждые 50 мм
Поперечное сечение корпуса18 × 23 мм; 20,5 × 31 мм; 27 × 44 мм
Рабочая температураот −10 до +60 °C
Разрешение0,1; 0,5; 1; 5; 10 мкм
Точность3; 5; 10 мкм/м
Линейная оптическая стеклянная шкала изготавливается в различных исполнениях, типоразмерах и комплектациях. Технические характеристики ЮЗЗЭ-599 могут быть изменены под требования заказчика.
Дата последней проверки актуальности информации: 05.08.26
Производитель и характеристики проверены.
