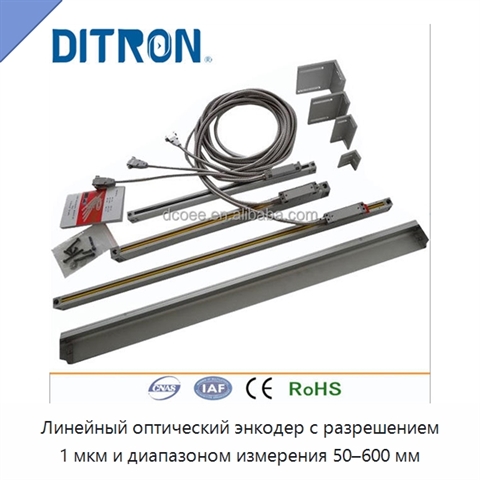

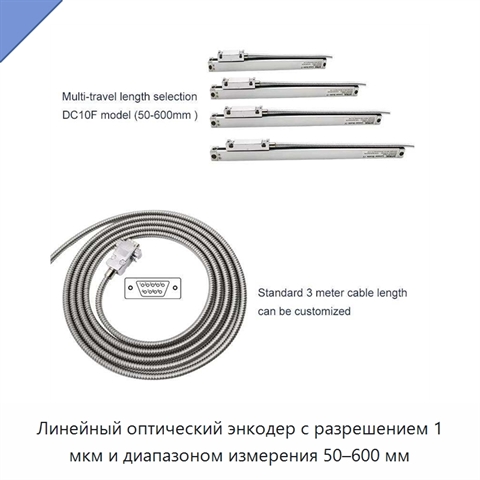

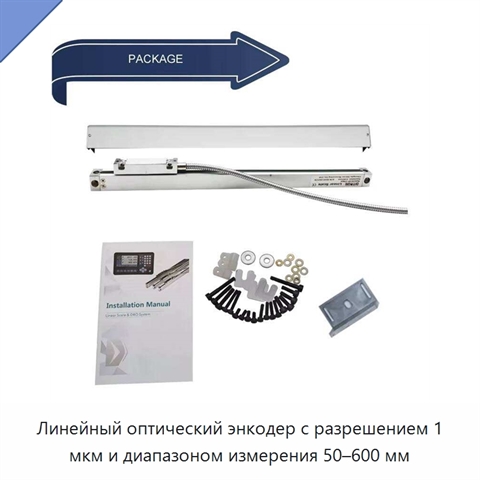

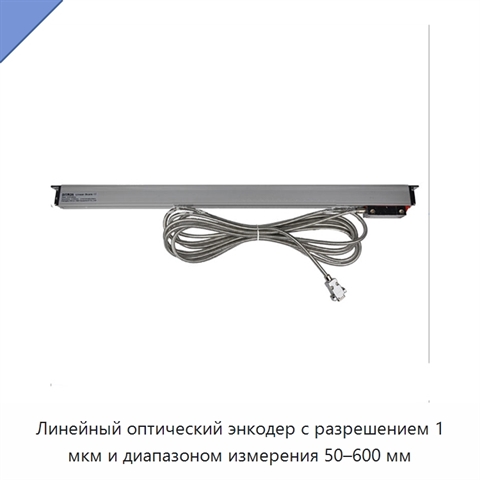

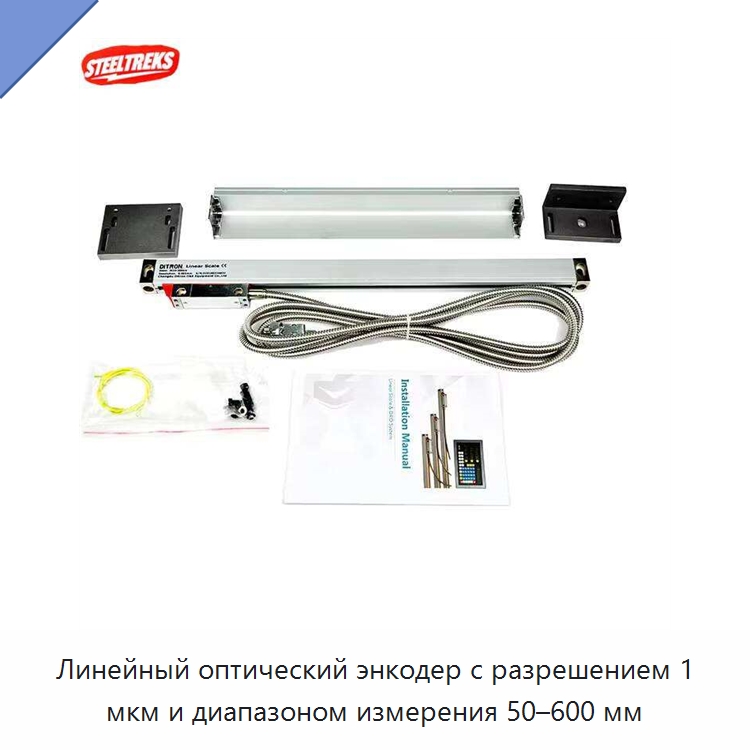

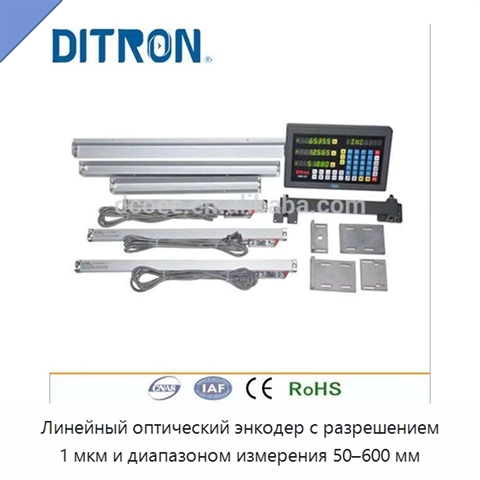

Линейный оптический энкодер с разрешением 1 мкм и диапазоном измерения 50–600 мм

Линейный оптический энкодер предназначен для измерения линейного положения в диапазоне 50–600 мм и работы совместно с цифровым устройством индикации на станках. Разрешение энкодера составляет 1 мкм. В измерительном узле применяется стеклянная прецизионная решётка с шагом 20 или 10 мкм. Перемещение осуществляется вертикальной системой качения на пяти подшипниках, обеспечивающей плавный и точный ход. Энкодер откалиброван лазерным интерферометром. Полностью герметичная конструкция защищена от стружки и охлаждающей жидкости. Узкое исполнение рассчитано на небольшие станки. Конструкция облегчает монтаж, техническое обслуживание и ремонт. Диапазон температуры окружающей среды составляет от -10 до 45 °С, влажность — 90 %. Скорость работы при разрешении 1 мкм составляет 20 м/мин, а при разрешении 5 мкм — 60 м/мин. Длина волны инфракрасного излучения составляет 880 мм. Энкодер позволяет определять положение при обработке на станке.

Наименование производителя

Steeltreks Hand Tools (Measuring Length 0-600mm)1um Resolution Ditron Linear Optical Encoder for Digital Readout Dro System Tool
