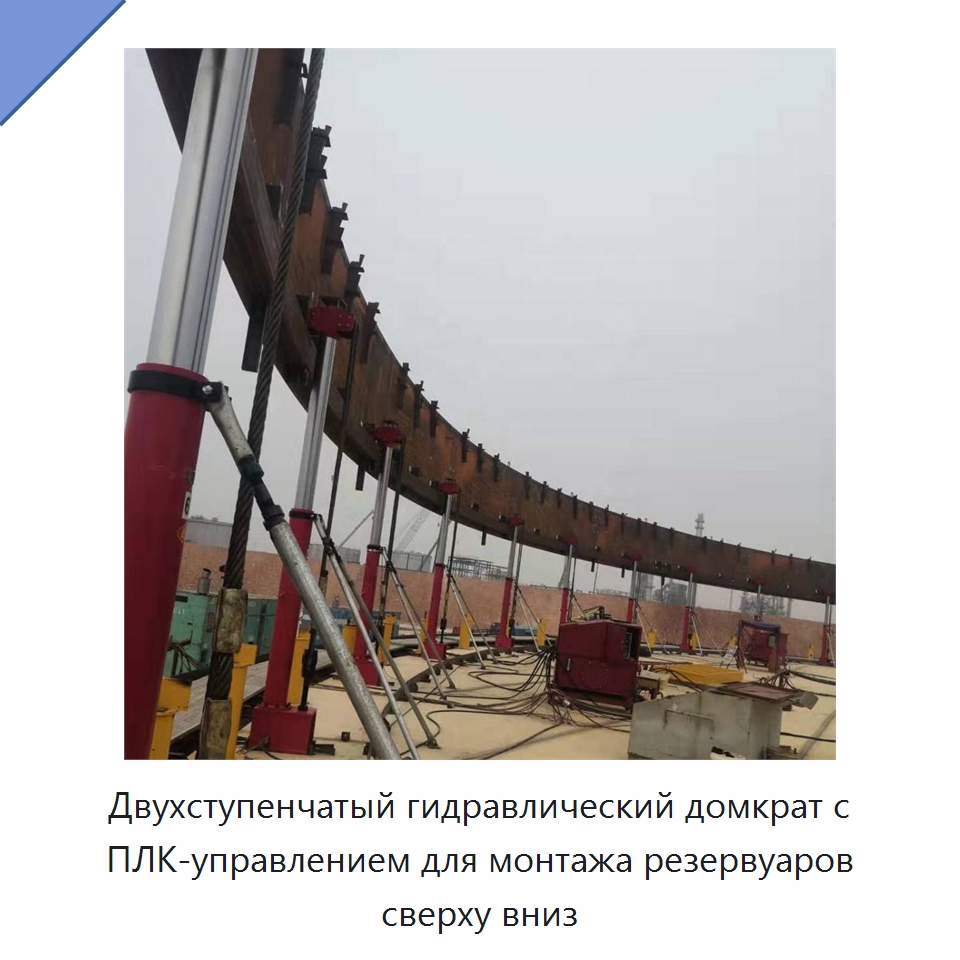

Двухступенчатый гидравлический домкрат с ПЛК-управлением для монтажа резервуаров сверху вниз

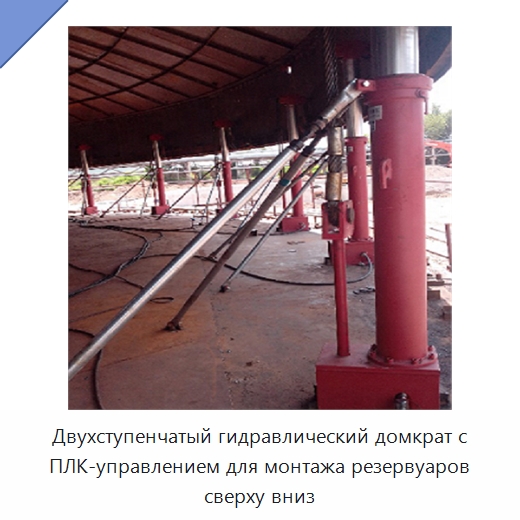

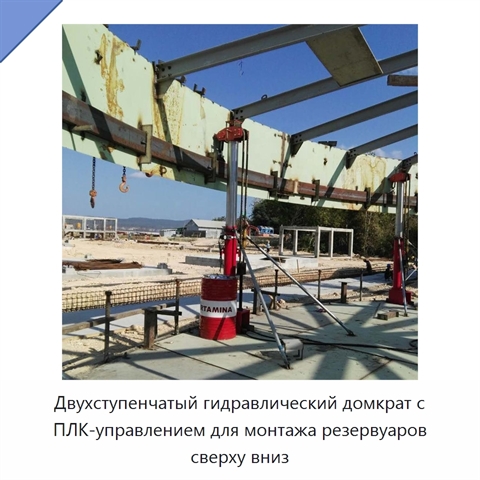

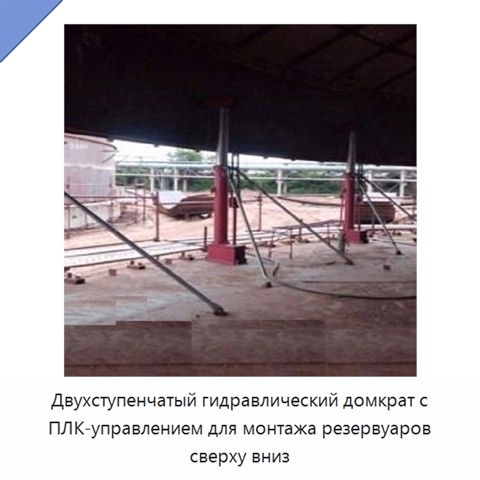

Двухступенчатый металлический гидравлический домкрат с ПЛК-управлением используется в составе системы подъёма крупных резервуаров при монтаже сверху вниз. Система рассчитана на резервуары объёмом от тысяч до сотен тысяч кубических метров; для работы с разными объёмами изменяют количество гидроцилиндров и насосных станций. Домкраты равномерно размещают внутри поднимаемого резервуара. Выходное усилие регулируется, а гидроцилиндры могут работать синхронно. Усилие передаётся от гидроцилиндра через стальной канат на подъёмное кольцо с приваренной проушиной, далее через ребро — на стенку резервуара. ПЛК и централизованный пульт управляют полным или частичным подъёмом и опусканием гидроцилиндров через насосную станцию и электромагнитные клапаны. Ручной режим позволяет точно перемещать вверх или вниз один цилиндр либо несколько цилиндров. Несколько групп можно объединять для совместного подъёма; каждый силовой агрегат оснащён вспомогательным балансировочным устройством для согласованной работы. Каждый гидроцилиндр оснащён предохранительным клапаном и автоматически блокируется при отключении питания или разрыве рукава высокого давления, предотвращая опускание цилиндра и резервуара. К цилиндру подключается один рукав высокого давления, а возврат в исходное положение происходит под действием собственного веса. Ход цилиндра подбирается по ширине листа резервуара и позволяет поднять один кольцевой пояс за один цикл. Базовая высота цилиндра зависит от ширины стенки и допускает совместную работу с автоматом кольцевой сварки при выполнении внутреннего кольцевого шва. Модульная компоновка позволяет изменять число домкратов в зависимости от размеров и массы резервуара. Один подъём или опускание занимает около 15 минут.
