Артикул: 111-307
Модель: ТНС-6
Секция: Дополнительная

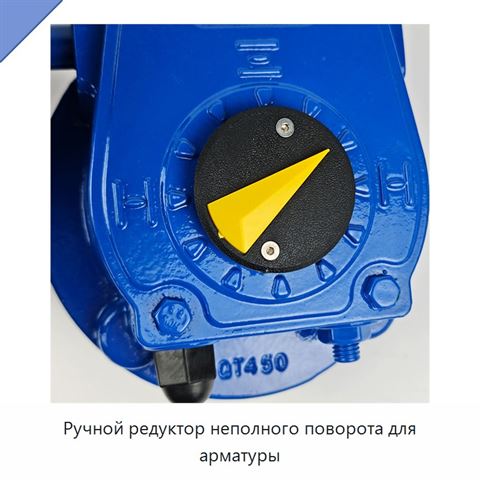

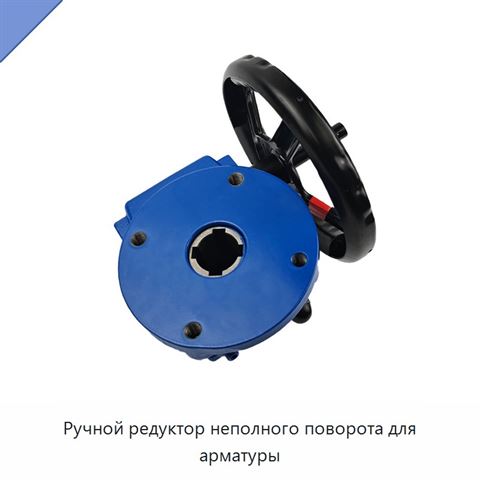

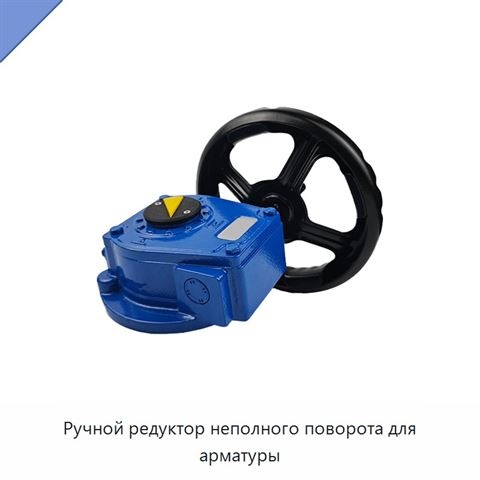

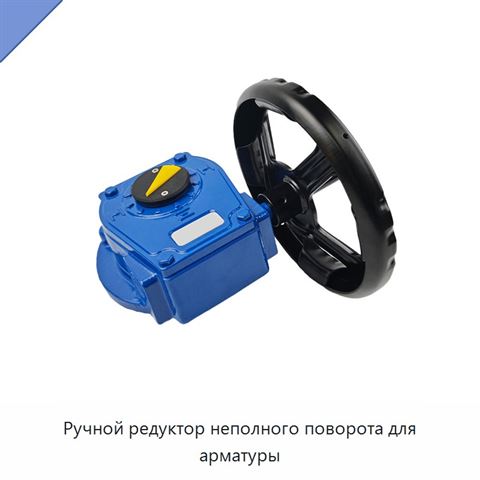

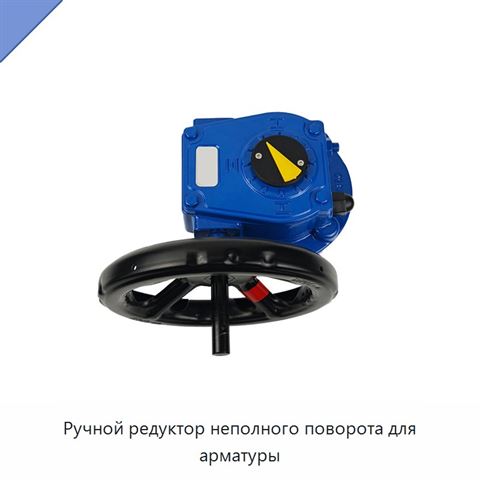

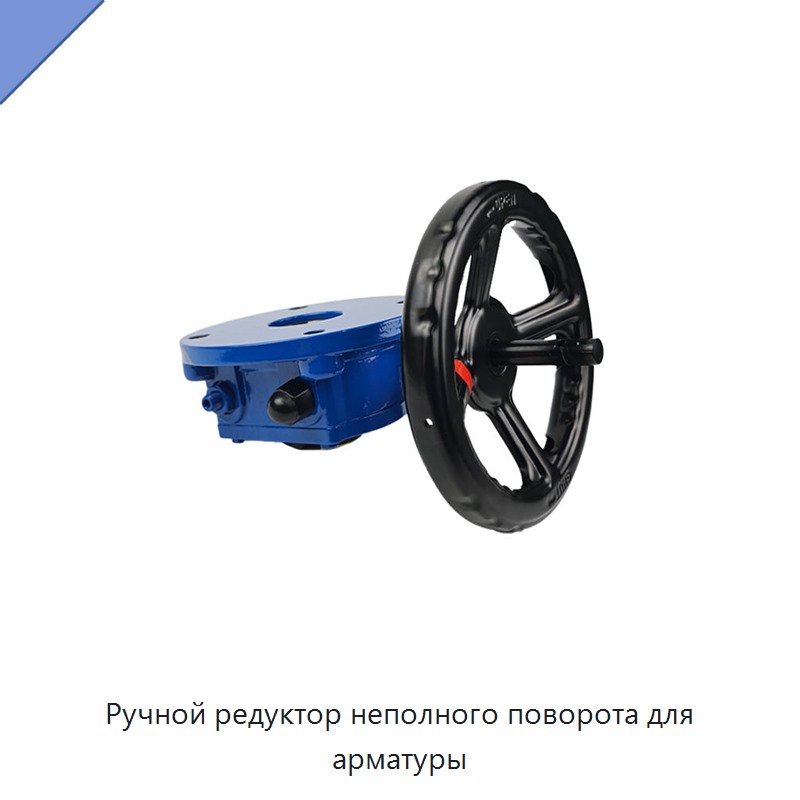

Ручной редуктор неполного поворота для арматуры
Ручной редуктор серии XKM предназначен для управления трубопроводной арматурой с поворотом на 90°, включая шаровые, дисковые затворы и пробковые клапаны. Также может применяться для технологических заслонок и заслонок энергетических установок. Редуктор обеспечивает передачу выходного крутящего момента до 180000 Н·м при передаточных числах от 34:1 до 5078:1. Корпус изготовлен из высокопрочного чугуна; прочная компактная конструкция оснащена регулируемыми механическими ограничителями, упорными подшипниками и механизмом самоторможения. Степень защиты корпуса — IP67. В качестве опций предусмотрены входной вал из нержавеющей стали с блокирующим устройством, звёздочка, удлинительный шток индикатора, подключение концевого выключателя, крышка индикатора IP68 и исполнение для высоких или низких температур с корпусом из нержавеющей стали.
Задать вопрос Искать на Baidu
Какую задачу решает редуктор неполного поворота для арматуры
Ручной редуктор неполного поворота применяется для передачи усилия и управления шаровыми клапанами, дисковыми затворами, пробковыми клапанами и технологическими заслонками с поворотом на 90°.
Характеристики ТНС-6
Модель (по базе 91Т)ТНС-6
Подшипникиупорные подшипники
Передаточное числоот 34:1 до 5078:1
Материал корпусавысокопрочный чугун
Степень защитыIP67
Максимальный выходной крутящий моментдо 180000 Н·м
Механический ограничительрегулируемый
Материал опционального корпусанержавеющая сталь
Степень защиты опциональной крышки индикатораIP68
Опциональный удлинительный шток индикаторадоступен
Опциональный входной валвходной вал из нержавеющей стали с блокирующим устройством
Опциональное подключение концевого выключателядоступно
Опциональная звёздочкадоступна
Опциональное температурное исполнениедля высоких и низких температур
Угол поворота90°
Самоторможениеда
Тип клапанапробковый клапан, шаровый клапан, дисковый затвор
Люди, которые искали Редуктор неполного поворота для арматуры, также смотрели:
+6 фотоПневмогидравлическая насосная станция высокого давления 700 бар для гидравлического динамометрического гайковёрта
Модель: ЗА-378
- Тип обжима
- пневмогидравлические инструменты
- Материал
- алюминий
- Рабочее давление
- 700 бар
Пневмогидравлическая насосная станция предназначена для питания гидравлического динамометрического гайковёрта рабочей жидкостью под давлением до 700 бар. Пневматический привод обеспечивает создание гидравлического давления для выполнения операций контролируемой затяжки и отворачивания резьбовых соед

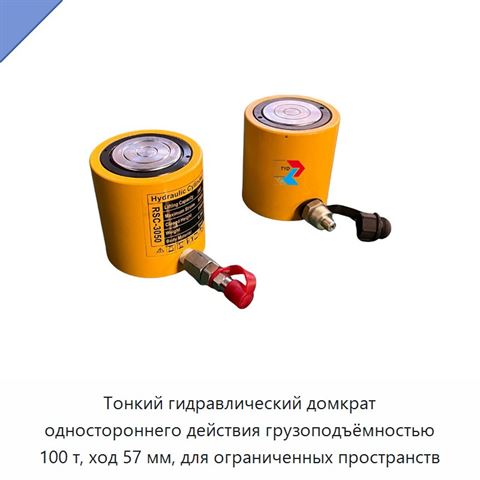

+1 фотоТонкий гидравлический домкрат одностороннего действия грузоподъёмностью 100 т, ход 57 мм, для ограниченных пространств
Модель: ПК-47-18
- Материал
- нержавеющая сталь
- Максимальная высота
- 198 мм
- Источник питания
- гидравлический
- Тип
- гидравлический домкрат
Тонкий гидравлический домкрат одностороннего действия предназначен для выполнения подъёмных работ в стеснённых условиях, где важны компактные габариты. Грузоподъёмность составляет 100 т, ход поршня — 57 мм, максимальная высота — 198 мм. Конструкция из нержавеющей стали имеет покрытие запечённой эмал

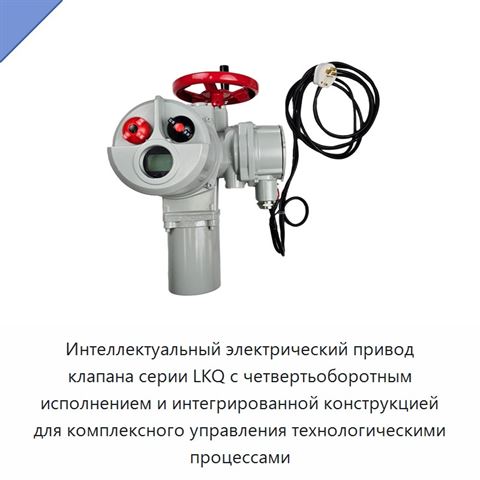

+5 фотоИнтеллектуальный электрический привод клапана серии LKQ с четвертьоборотным исполнением и интегрированной конструкцией для комплексного управления технологическими процессами
Модель: ВЖКЮ49-76
- Тип клапана
- шаровой клапан, дисковый затвор, пробковый кран, вентиль, задвижка
Интеллектуальные электрические приводы клапанов серии LKQ имеют интегрированную конструкцию и обеспечивают прямой привод двигателя для выполнения операций открытия и закрытия арматуры. Оборудование предназначено для управления технологическими процессами и может применяться с поворотными клапанами,

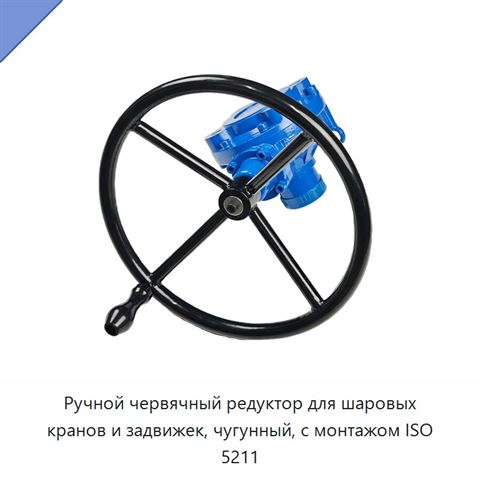

+5 фотоРучной червячный редуктор для шаровых кранов и задвижек, чугунный, с монтажом ISO 5211
